ISO 1940 Kalkulátor tolerancí: Praktický průvodce

Zveřejněno | Kategorie: Základy vyvažování

Srdcem profesionálního vyvažování není jen snížení vibrací, ale také prokázání, že dosažená kvalita odpovídá průmyslovým standardům. Přesně k tomu je určen integrovaný kalkulátor tolerancí podle ISO 1940 v zařízení Balanset-1A.

Jaký je účel kalkulátoru tolerancí?

Kalkulátor určuje přípustnou zbytkovou nevyváženost pro rotor na základě jeho hmotnosti, provozních otáček a požadované třídy kvality (třída G). To vám umožní po korekci objektivně posoudit, zda výsledek odpovídá požadavkům.

Co znamenají třídy G? (Příklady z praxe)

Třída G (stupeň jakosti) podle ISO 1940 je v podstatě "rychlostní limit" pro vibrace. Čím nižší je číslo G, tím přísnější je požadavek a tím klidněji musí rotor běžet. Zde jsou některé typické příklady:

Stupeň jakosti (třída G) Typické rotory / Příklady použití
G 40 Klikové hřídele velkých, pomalu běžících lodních dieselových motorů
G 16 Klikové hřídele rychle běžících 4-taktních motorů, drtiče, zemědělské stroje (mulčovače)
G 6.3 Oběžná kola čerpadel, průmyslové ventilátory, kola ventilátorů, kardanové hřídele, komponenty obráběcích strojů
G 2.5 Turbíny (plynové a parní), kompresory, vřetena brusek, vysokorychlostní elektromotory
G 1.0 Přesná brousicí vřetena, gyroskopy

Vyzkoušejte si to sami!

Využijte náš bezplatný online kalkulátor tolerancí na našich hlavních webových stránkách k rychlému určení požadované kvality vyvážení pro váš specifický rotor.

Použít online kalkulátor↗

Jak používat kalkulátor: Krok za krokem

1. Zadání parametrů

V softwaru Balanset-1A otevřete okno "Balancing tolerance calculation". Zde musíte zadat následující parametry:

  • Hmotnost rotoru (Rotor mass): Hmotnost vyvažovaného rotoru.
  • Provozní otáčky (Rotor speed): Otáčky, při kterých stroj běží v normálním provozu.
  • Třída kvality (Balance quality grade): Vyberte odpovídající třídu G podle ISO 1940 (např. G 6.3 pro čerpadla, G 2.5 pro klikové hřídele).
  • Poloměr (Radius): Poloměr, na kterém budou připevněna korekční závaží.

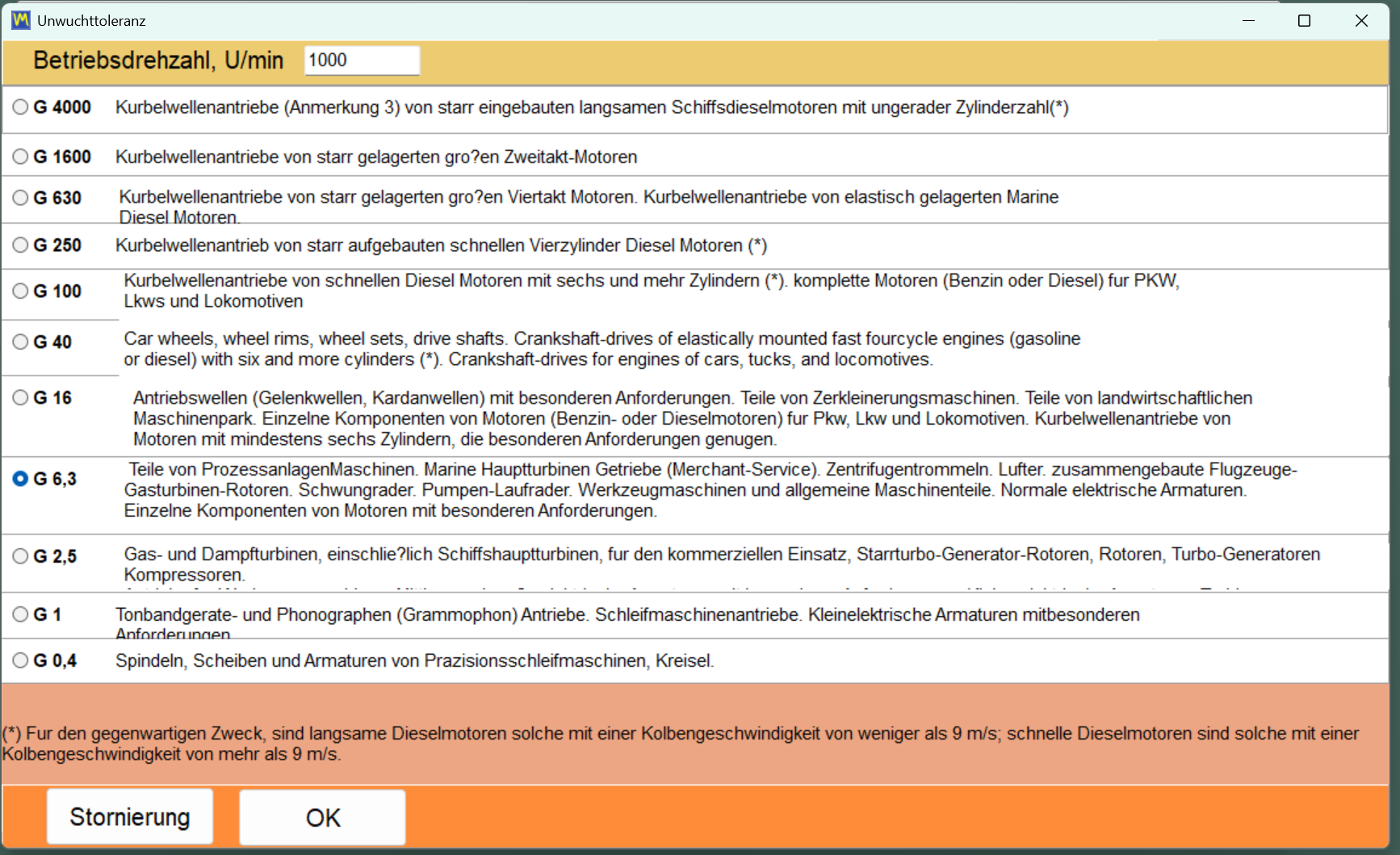

Vstupní maska kalkulátoru tolerancí ISO 1940 v softwaru Balanset-1A.

2. Výpočet a interpretace výsledků

Po kliknutí na "Calculate" software zobrazí výsledky:

  • Přípustná zbytková nevyváženost (Permissible residual unbalance): Maximální povolená hodnota zbytkové nevyváženosti, často udávaná v gram-milimetrech (g·mm).
  • Přípustná excentricita (Permissible eccentricity): Odpovídající maximální posunutí těžiště.

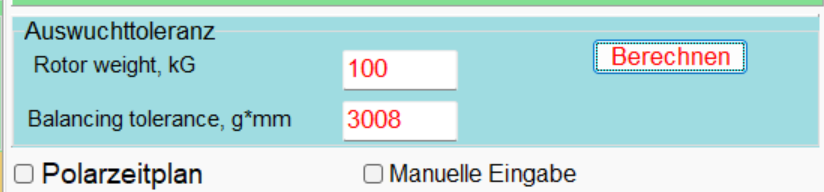

Okno s výsledky kalkulátoru tolerancí s vypočtenou přípustnou zbytkovou nevyvážeností.

Porovnejte tuto cílovou hodnotu s aktuální hodnotou, kterou přístroj zobrazí po vyvážení. Pokud je vaše aktuální hodnota menší nebo rovna cílové hodnotě, vaše práce odpovídá průmyslovému standardu.

3. Jednotky a možnosti

Software nabízí další flexibilitu. Můžete například přizpůsobit jednotky pro výpočet, což je zvláště užitečné pro dokumentaci.

Možnosti nastavení jednotek v kalkulátoru tolerancí.

Výhody integrovaného kalkulátoru

  • Profesionální kontrola kvality: Nedodáváte jen "klidný" rotor, ale rotor, který prokazatelně odpovídá mezinárodním standardům.
  • Automatizovaná efektivita: Žádné ruční vyhledávání v tabulkách. Všechny výpočty probíhají okamžitě a bez chyb.
  • Spolehlivá dokumentace: Výsledky lze přímo převzít do vašich vyvažovacích protokolů.

Integrace kalkulátoru tolerancí ISO 1940 činí z Balanset-1A výkonný nástroj pro každého, kdo klade důraz na přesné a normám odpovídající vyvažovací práce.
