Balanset-1A: Přenosný dynamický vyvažovací přístroj
Profesionální řešení pro provozní vyvažování ve vlastních ložiscích. Snižte vibrace, prodlužte životnost svých strojů a snižte provozní náklady.
1 975 € + DPH (pokud se uplatňuje) / 47 917 Kč · Doprava DHL: 110 €
Kompletní sada, připravená k okamžitému použití
Přehled produktu
Balanset-1A je dvoukanálový přístroj pro vyvažování a analýzu vibrací, vhodný pro širokou škálu typů rotorů, jako jsou drtiče, ventilátory, mulčovače, šneky na kombajnech, hřídele, odstředivky, turbíny a mnoho dalších. Nabízí vysokou přesnost a efektivní vyvažování díky řadě pokročilých funkcí a technologií.
Jednoduchost a rychlost
Navrženo pro rychlé a snadné použití servisním a údržbářským personálem přímo na místě. Není nutná demontáž zařízení.
Hospodárnost
Cenově dostupná investice, která se rychle vrátí díky prevenci drahých oprav a výrobních prostojů.
Vše v jednom
Sada obsahuje vše, co potřebujete, abyste mohli okamžitě začít pracovat. Žádné skryté náklady ani nutnost dokupovat další příslušenství.
Rozsáhlé funkce
Režim vibrometru
- Tachometr: Přesně měří otáčky (RPM).
- Fáze: Určuje fázový úhel vibračního signálu.
- 1x vibrace: Analyzuje základní frekvenční složku.
- FFT spektrum: Poskytuje podrobnou analýzu frekvenčního spektra.
- Celková vibrace: Monitoruje celkovou úroveň vibrací.
- Časový průběh (waveform): Zobrazuje tvar vibračního signálu.
- X-Y orbita: Trajektorie pohybu hřídele, kanál 1 versus kanál 2.
- Současný sběr dat ze 2 kanálů.
- Záznam měření: Ukládá data měření pro další analýzu.
- Rázová zkouška (experimentální, ve výchozím nastavení vypnuta): Zjišťuje vlastní frekvence konstrukce včetně činitele jakosti Q a tlumení (analyzované pásmo 12–600 Hz).
- Doběh: Zaznamenává amplitudu a fázi během doběhu za účelem určení kritických otáček.
Režim vyvažování
- Vyvažování v jedné nebo dvou rovinách (statická i dynamická nevyváženost).
- Polární diagram: Vizualizuje nevyváženost pro přesné umístění závaží.
- Kalkulátor tolerance (ISO 1940): Vypočítá přípustné tolerance vyvážení podle tříd G.
- Trim vyvažování: Rychlé dovážení bez nových zkušebních běhů.
- Rozdělení závaží (split weight): Rozdělí korekční závaží do zadaných poloh.
- Výpočet odvrtání: Korekce nevyváženosti odebráním materiálu.
- Výpočet excentricity trnu (index balancing): Eliminuje vliv upnutí.
- Přepočet mezi korekčními rovinami.
- Automatická kontrola zkušebního závaží: Software ověří, zda je zkušební závaží dostatečné.
- Zkušební závaží lze po vyvážení odstranit, nebo ponechat – volba uživatele.
- Vyvažování brusných kotoučů: Speciální režim se 3 protizávažími.
- Ruční zadání dat.
- Obnovení poslední relace.
Další schopnosti
- Archiv: Ukládá neomezený počet vyvažovacích relací a umožňuje jejich vyvolání.
- Protokoly: Generuje podrobné PDF protokoly o vyvažování.
- Opakované vyvažování s uloženými koeficienty vlivu – bez nových zkušebních běhů.
- Podpora metrického a imperiálního systému.
- Software pro Windows je součástí dodávky.
Technické specifikace
| Počet měřicích kanálů vibrací | 2 |
|---|---|
| Počet kanálů měření otáček (laserový tachometr) | 1 |
| Rozsah měření RMS rychlosti vibrací (složka 1x) | 0,02–80 mm/s |
| Frekvenční rozsah měření RMS rychlosti vibrací | 5–1000 Hz |
| Počet korekčních rovin při vyvažování | 1 nebo 2 |
| Rozsah měření frekvence otáčení | 100–100 000 ot/min |
| Rozsah měření fáze vibrací | 0–360° |
| Chyba měření fáze | ±1° |
| Napájení | přes USB kabel z počítače (5 V) |
| Rozměry sady (v kufru) | 39 × 33 × 13 cm |
| Hmotnost (kompletní sada) | do 5 kg |
| Rozměry snímače vibrací (max.) | 25 × 25 × 20 mm |
| Hmotnost snímače vibrací (max.) | 0,04 kg |
| Provozní teplota | +5 až +50 °C |
| Relativní vlhkost okolí | do 85 % (bez kondenzace) |
| Stupeň krytí | IP54 (chráněno proti prachu, odolné proti stříkající vodě) |
| Záruka | 2 roky |
Poznámka k pomaluběžným strojům. Frekvenční pásmo RMS se nastavuje v softwaru (výchozí hodnota 10–1024 Hz). Pod přibližně 600 ot/min složka 1× klesne pod výchozí dolní mez — před posouzením úrovně vibrací snižte v nastavení spodní hranici pásma. Norma ISO 20816-3 vyžaduje pro takové stroje rovnou frekvenční charakteristiku až do 2 Hz.

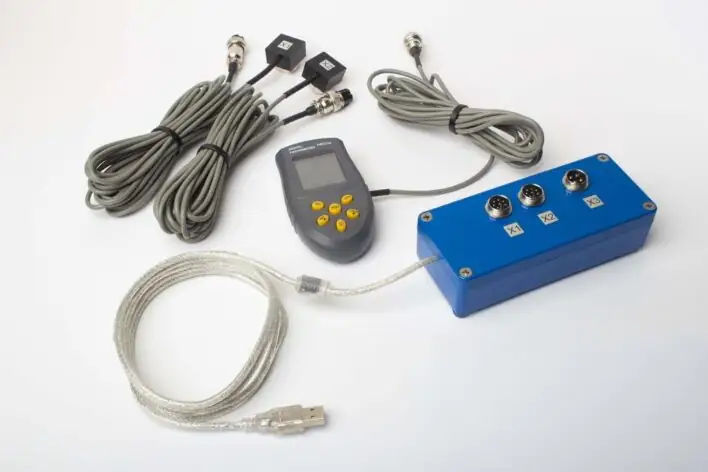

Kompletní obsah balení
- Měřicí jednotka USB rozhraní Balanset-1A (2 kanály)
- 2 jednoosé akcelerometry – snímače vibrací (délka kabelu 4 m, volitelně 10 m)
- Laserový snímač fázového úhlu – digitální tachometr (vzdálenost 10–500 mm, délka kabelu 4 m)
- Reflexní lepicí páska
- Kabel USB a kabely snímačů
- Magnetický stojan pro laserový tachometr
- Elektronická váha
- Vyvažovací software (na USB flash disku)
- Uživatelská příručka
- Odolný přepravní kufr
Notebook nebo PC s Windows není součástí základní sady (lze doobjednat volitelně).
Co říkají naši zákazníci
"Bez vaší pomoci bych to nezvládl! Pracoval jsem na složitém drtiči. Po vyvážení klesly vibrace na zlomek původní hodnoty. Nyní stroj běží 'jako nový'!"
